Etc. 네트워크 실습 - GNS3 (1) 실습 환경 생성

1. 실습 환경 생성 : GNS3 이용

• 시뮬레이터가 아닌 에뮬레이터
• GNS3를 설치 : https://www.gns3.com/software/download

https://www.gns3.com/software/download

2. CISCO 이미지 다운로드

• https://networkrare.com/free-download-cisco-ios-images-for-gns3-and-eve-ng/
• 스위치로 사용할 C3745 이미지와 라우터로 사용할 C7200 124-24T5 이미지를 다운로드 받아서 압축 해제



3. GNS3에 이미지 등록

• GNS3 구동 후 [Edit] - [Preferences] 메뉴에서 [Dynamips] - [IOS routers]에서 [New]를 누름.
  3725(스위치)와 7200(라우터) 이미지 선택
  • 스위치 등록



    스위치 만들 때 빨간 박스 체크해야 스위치로 사용 가능

빨강 : 이더넷스위치 파랑 : 포트 16개 한다는 뜻

빨간 버튼 누르세용

스위치가 하나 만들어졌다

• 라우터 등록

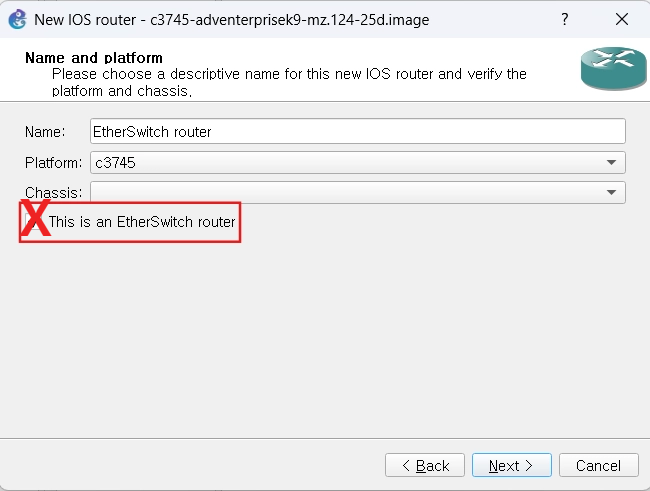

  • Router는 This is an Ethernetswitch router 체크 X.



    Router는 빨간 박스 안의 체크를 표시하지 않는다.



    Router는 이렇게 슬롯을 추가해줘야 함!

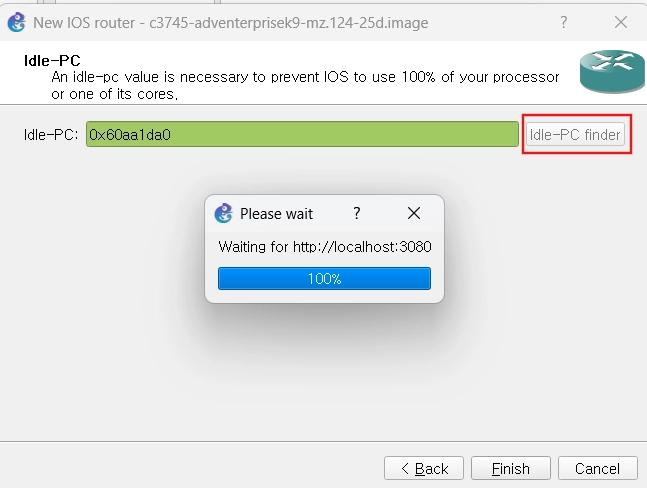

    Router도 마찬가지로 Idle-PC finder 해주기

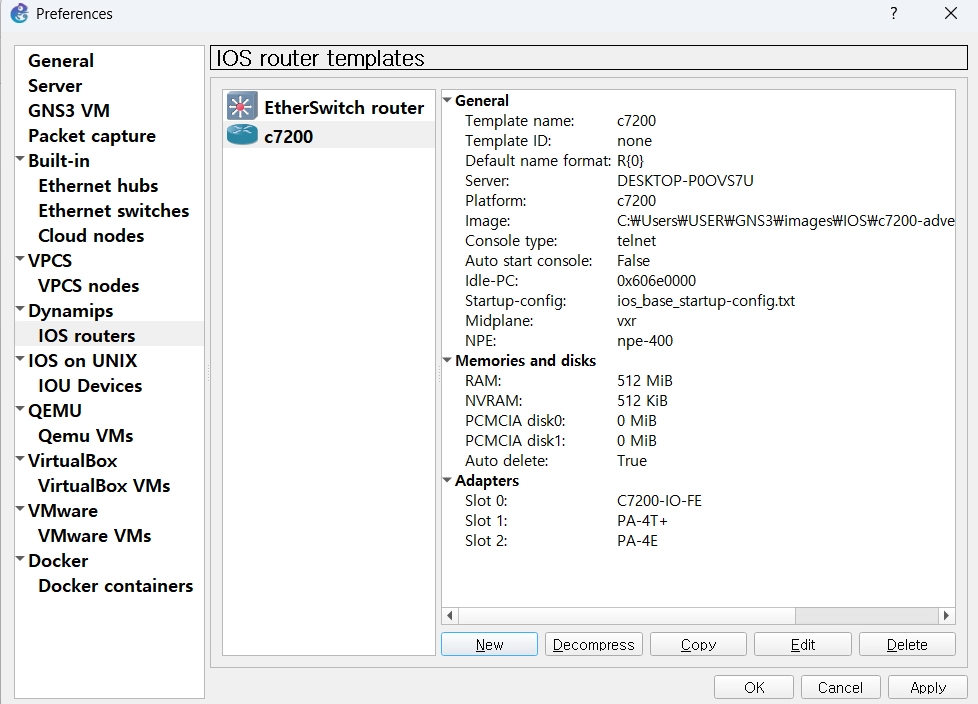

Router까지 추가 완료!
